該機為平頭水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為6t；最大工作幅度為55米，額定起重力矩為：630KN.m。
1、 概述
QTZ63(5510)塔式起重機充分利用成組技術、組合設計技術及有限元分析技術，以“塔式起重機微機設計平臺”為工具，設計的國內最新型的起重運輸機械。
該機為平頭水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為6t；最大工作幅度為55米，額定起重力矩為：630KN.m.
該機特點：
（1）最大工作幅度55 米，并可以實現50、45、40、35、30最大工作幅度；增加了塔機的工作空間。
（2）整機外形美觀大方。
（3）工作方式多，使用范圍廣。有基礎固定、外墻附著兩種工作方式，適用于各種不同的施工對象。
（4）工作速度高，調速性能好，工作平穩，效率高。
起升機構采用三速電機和單速比減速器，能實現重載低速、輕載高速，最大速度可達80m/min。
小車變幅機構采用雙速電機驅動，牽引小車在水平臂上變幅，具有良好的安裝就位性能。
回轉機構采用繞線電機和行星齒輪減速器，配置液力偶合器，承載能力高，啟動平穩，工作可靠，具備抗風就位功能。
（5）各種安全裝置齊全，可保證工作安全可靠。
（6）司機室獨立側置，視野良好，給操作者創造了良好的工作環境。
（7）使用方便維修簡單。
該機自重（不含配重、基礎、附著裝置及機電配套件）33.6t，總裝機容量34.6kW，廣泛適用于高層飯店、居民住宅、工業建筑等大型建筑工程，是廣大建筑企業理想的建筑施工機械。
2. 起重機技術性能
2.1技術性能參數表（表一）

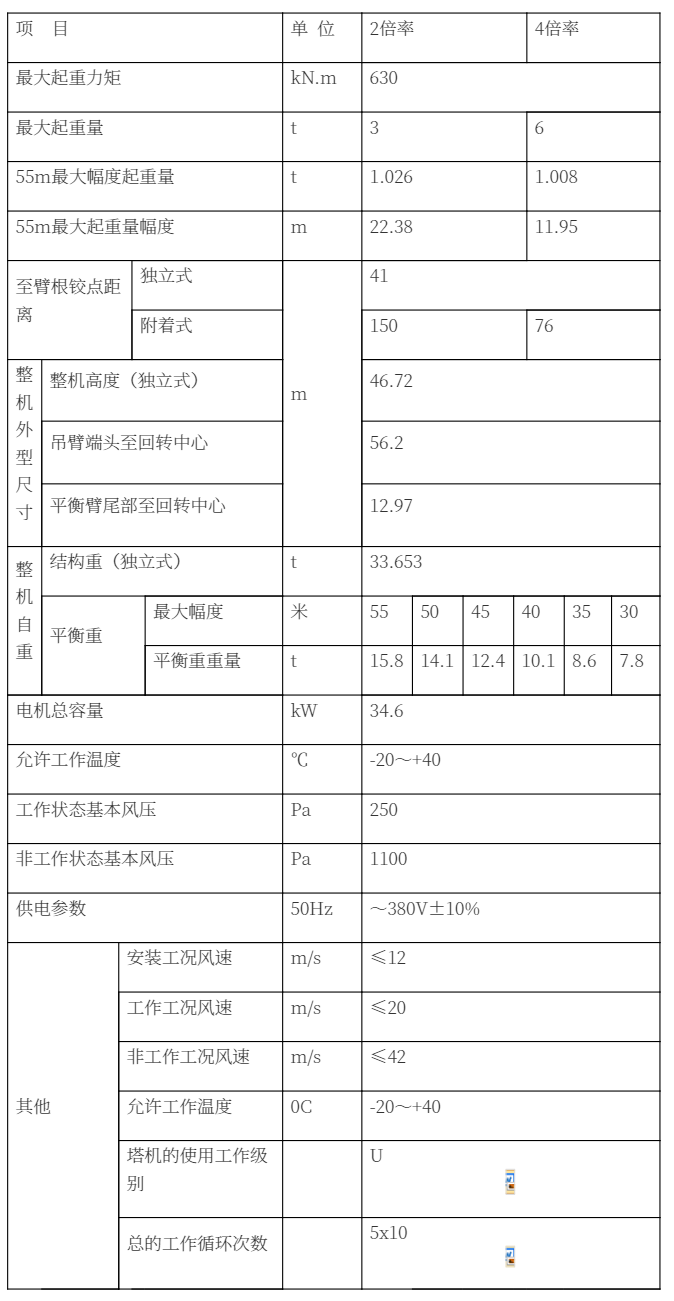

表一 技術性能表
